凈化車間空調系統如何調試-華昱空調開機前安排專人調試到位
編輯: 墨墨來源: 轉載時間: 2023-08-01 10:04:22瀏覽次數：2203
凈化空調的風系統調試主要是通過對空調機組性能、風口風量、房間壓差的調整、平街．確保相關參數滿足用戶使用要求。
凈化空調的風系統調試主要是通過對空調機組性能、風口風量、房間壓差的調整、平街．確保相關參數滿足用戶使用要求。

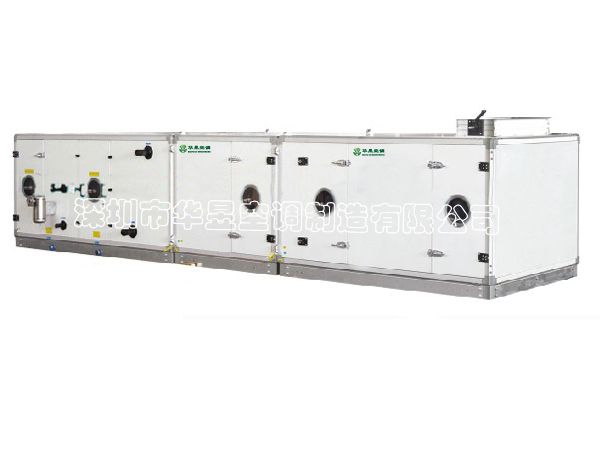

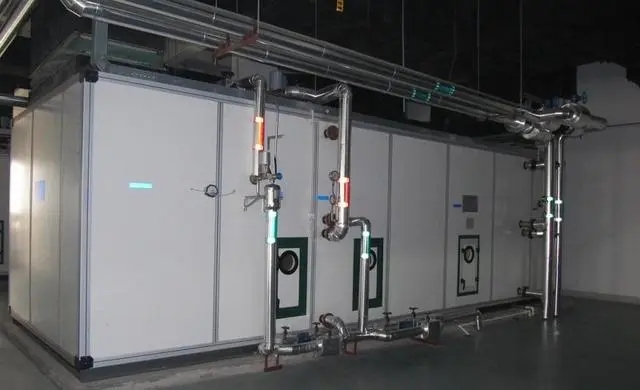

(1）空調機組性能 潔凈室的凈化空調系統調試涉及的機組一般包含空調機組、排風機組。機組性能合格是凈化空調系統所有參數保證的前提。機組性能調整主要是通過對機組的各種技術參數進行檢查、調整、測試，從而判定機組性能是否符合要求。在調試過程中，總風量是機組性能相當核心的、相當關鍵的參數之一。機組總風量包含空調機組總風量、排風機組總風量，其中空閒機組總風量又包含總送風量、總回風量、總新風量（空調機組總風量的調整與排風機組總風量的調整基本是一樣的，所以接下來均按空調機組總風量的調整來介紹相關內容)。空調機組的總風量若不能滿足設計要求，將直接能響房間的換氣次數或房間的潔凈度、房間的溫濕度等校心參數。
通常在機組總風量的調整過程中，一般應同時進行機外余壓及系統阻力兩個參數的調試。經過對這三個參數的調整確認，就可以初步判定當前狀態下的空調機組性能是否能達到要求。空調機組機外余壓表明機組克服系統阻力的能力，機外余壓越大，其克服阻力的能力就越大：凈化空調系統阻力是機組送風管路陽力、回風管路陽力和新風管路阻力之和。機外余壓必領大于茶統陽力。這里應區別機外余壓與機組全壓，室調機組的全壓應為機外余壓與機組本身阻力之和。在空調機組性能的調試中，還涉及振動、嗓聲、電流、轉速等，但在凈化空調風系統調試前，應已進行了單機試車，并對機組部分參數作了調整、測試。
在實施調試前應確認：AHU的調試方案已經批淮，調試人員進行過培訓，所有設備儀器包括各類連接應按設計要求全部完成、到位，各類連接部分，比如風管、供水、排水等全部到位，所有的電器類連接全部到位，所有的控制和測試元件全部就位（比如傳感器、溫控器等），供電已經到位。委托方協助提供工作現場所需的升降臺 和梯子，控制箱己經安裝到位，并可供使用空調機組調試需配備的測試儀器有：數字差壓表、振動測試儀、數顯溫濕度儀、數字甜形表、噪聲儀、畢托管、紅外輻射溫度計等
空調機組性能調試的過程為目視檢查、開啟調試、風量和風壓調試以及測試、電流電壓測試、轉速測試、振動測試、噪聲測試和數據處理。目視檢查主要是檢查機組各部位尺寸的符合性、機組框架結構的符合性、箱體結構是否為可拆卸式、機組方向是否與設計一致、框架安裝是否年固、水盤材質是否與設計要求一致、風口風網的位置是否正確、風機（含電動機）的型號和技術參數是否正確、風機是否有誠振設施、機組過濾框是否正確、加濕器的類型及參數是否符合設計、溢流口的安裝高度是否符合要求、照明是否安裝到位、軟接材料是否與設計一致、檢修門開啟是否靈活及其密封性、電器開口是否密封、壓差表是否安裝正確等
開啟調試、測試：
1.風機段在額定電壓下啟動，穩定運轉5min切斷電源，停止運轉反復進行三次；
2.檢查風機的轉動方向是否正確，螺栓有無松動、風機運行是否平穩等；
3.空調機組開啟，正常運行后記錄。用溫度計記錄電動機的溫度，運行2h后記錄空調機組的風量風壓測試，連接風機段及風管，試驗裝置由被測風機段、連接管、測試管組成。測量機組靜壓，用畢托管在測量面管壁上的測壓孔取壓，將壓力計一端與之連接，另一端與周圍大氣相通，壓力計讀數即為機組的靜壓；測量機組動壓，將畢托管的直管垂直于管壁，側頭正對氣流方向且與風管的軸線平行，讀數即為機組動壓。通過計算，得出實際送風風量。
4.電流電壓測試時，設備應穩定在額定運行工況，測試前必須先了解機組的電壓水平，在機組控制柜處測量電流、電壓。測試時應得到相關電氣工程師的同意，在確保安全的情況下進行。電流與機組的總風量成正比關系，在實際機組性能調整時，往往會出現系統壓力達不到機外靜壓的情況，調整時就需要通過對比機組性能曲線來判定機組的性能情況。轉速測試時，應開啟設備至額定運行工況，直接測量電動機的轉速。一般情況下，二極電動機轉速為 2950r/ min，四極電動機轉速為 14501/ min、六極電動機轉速為 950r/min。轉速測試時要注意1/2 轉速、2倍轉速與實際轉速的成像區別，防止誤判。
5.振動測試：啟動設備至額定運行工況，穩定運行 3min；在試驗機組底板四角處相互垂直的三維方向上測量振動速度；記錄振動速度。振動速度以不大于2.5mm/ s 為合格
6.噪聲測試。風機段在額定電壓條件下啟動，反復進行三次無故障；風機轉動方向正確，運行平穩無異常；電動機的溫升不大于50°。機組在額定全靜壓下，風量偏差在一5%以內
(2）風口風量（風速，調試、測試 送風口風量的調整及平衡，實際上就是對送風管系統進行阻力平衡的一個過程。
注意事項：
一：凈化空調系統的送風風管系統設計時應進行系統阻力計算，通過相關的風管布置、變徑等來確保系統的陽力平衡。但是實際情況常常是按設計施工的風管系統不能達到各送風口風量的使用要求，故需通過調整各個風口的問門來調整各個送風口間的阻力狀況，以便達到系統的阻力平衡，從而使各個風口的風量均可在設計要求的范圍之內送風風合的風量無論是哪種用途的凈化空調系統均有一定換氣次數，比如藥品生產車間，有些則關注同一成同內各風口之問的風量個差：比如溫濕座控制精度高的潔海室。鳳口風量的結果會直技彫響房同的換氣次數及房問的氣流形式，并直接影響潔凈度的效果。
二：對風口布置是否與施工圖一致進行核查。將摸底數據與設計值比較，采用預見針對平衡法進行風口風量平衡調試，粗調整后對整個系統的風口風量進行測量，再次與設計值比較，根據對比狀況確定是否需要再次進行精調整，直至滿足要求。風量平衡調整時可將人員分為兩部分，一部分在夾層，另一部分在潔凈室，采用對講機進行溝通。為加快進度在夾層的人員應對整個風管系統熟悉，能快速地找到相應的網門位置；在潔凈室的人員，可使用必要的、快速的聯絡方式，即時與在夾層的人員準確找到風口位置。調整完成后，需在房間壓差調試完成后進行復測，避免因壓差調試導致個別風口風量出現大的變化
風口風量調整結束后，應對風網的開啟位置進行標記，并在問門開度記錄表格上填寫實際開度。同時，在夾層的相應位置做 “已調試、勿動網門〞的標記。風口風量調試后的結果應符合設計和使用要求，并應如實記錄下列數據：測試日期、測試人員、系統編號、房間編號、風口編號、測試風量等
三：FFU 風速調節 主要是通過調節 FFU 的轉速來實現。FFU 的轉速調節一般分為擋位調節及轉速調節。擋位調節一般設置 1~5擋；轉速調節則可實現 FFU 在設計轉速范圍內的任意調節。FFU 風速調節前應與使用方協商確定 FFU 編號。依據潔凈室（區）內 FFU 的實際狀況，選取部分 FFU．測試各擋位或轉速下 FFU 的風速，記錄各擋位或轉速下對應的風速。根據初步檢測的FFU 風速狀況，確定可滿足風速要求的擋位或轉速，將 FFU 調整至確定好的擋位或轉速，測量各FFU 的風速，若部分 FFU 的風速在確定的擋位或轉速下，仍然未達到要求，則增加（降低）擋位或增大（降低）轉速，直到風速滿足要求。在進行各 FFU 的風速調整時，應考慮整個潔凈區城的氣流情況，結合氣流適當調整 FFU 的擋位或轉速。鑒于無紡布對 FFU 風速的影響，在FFU風速調整時，必須注明 FFU 無紡布的狀態。FFU 風速調試后的結果應符合設計和使用要求，并應如實記錄下列數據：測試日期、測試人員、系統編號、房間編號、FFU編號、測試風速等
